YEJ-101型矩形膜盒壓力表適用于鍋爐通風設備等，并且銅合金不起腐蝕作用或中性、無爆炸危險的氣體的微壓和負壓進行測量。
YEJ-101型矩形膜盒壓力表工作原理
膜盒敏感元件由兩塊連接在一起的顯圓形波浪的膜片組成。膜盒壓力表的工作是測量介質的壓力作用在膜盒腔內側，由此所產生的變形可用來間接測量介質的壓力，壓力值的大小由指針顯示。

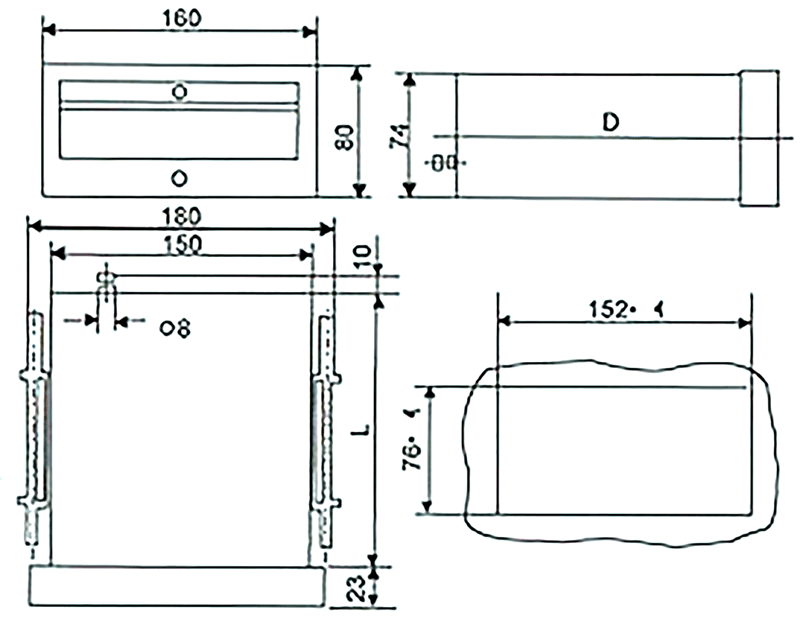

YEJ-101型矩形膜盒壓力表尺寸
YEJ-101型矩形膜盒壓力表主要技術指標
精確度等級：2.5使用環境條件：-20~+60℃（YEJ-121型為0~50℃），相對濕度不大于85%，且震動和被測介質的急劇脈動應對儀表正常工作無明顯影響。

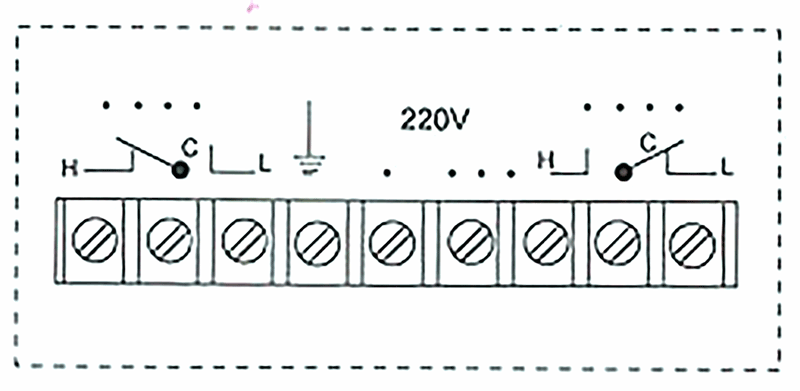

YEJ-101型矩形膜盒壓力表接線端子圖
重量：2kg（101型）,2.5kg（121型）
電氣指標：（YEJ-121型）
設定誤差：小于全量程的2.5%
位式輸出接點容量：交流無感負載3A 220V
工作電源：AC 220V
消耗電源：小于 5W
壓力接口：φ8（配用內徑φ6軟管）

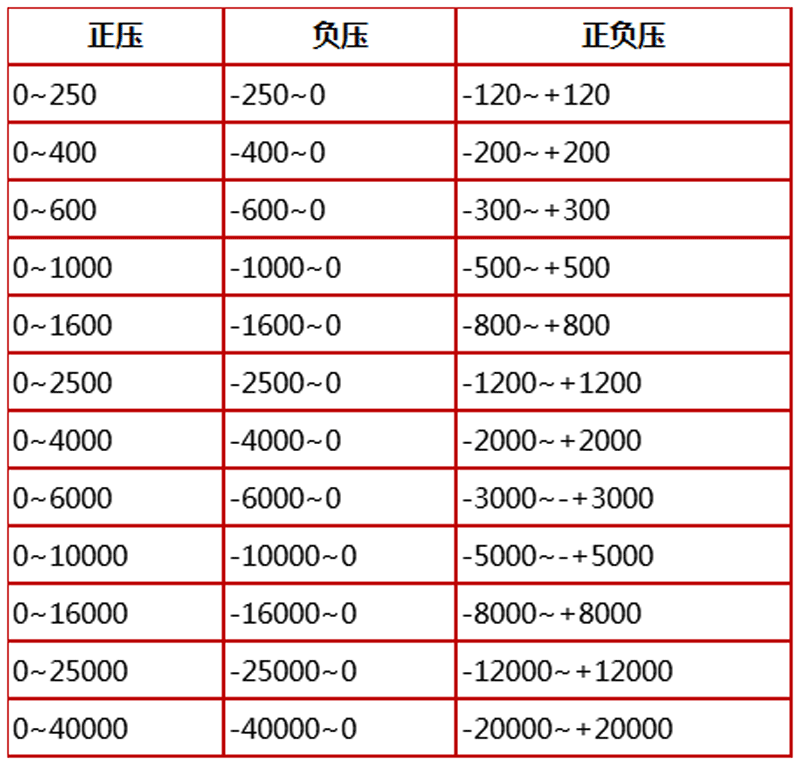

測量范圍：
